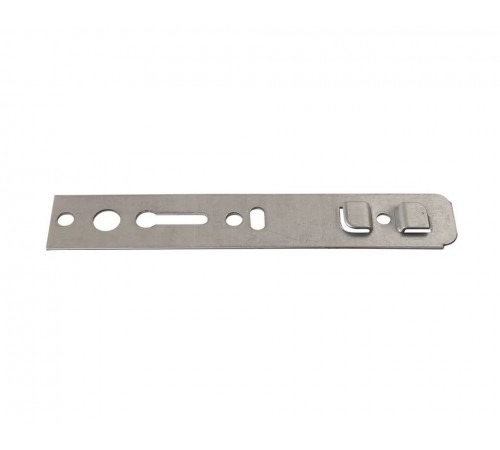

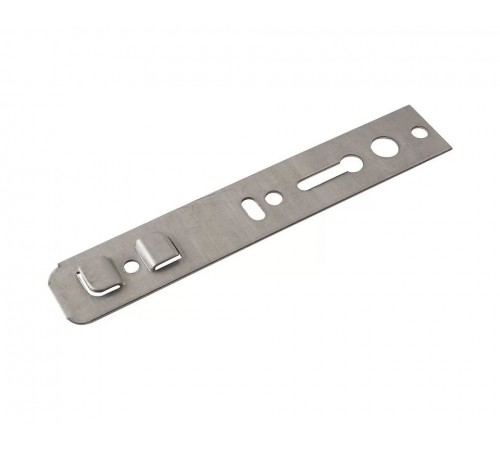

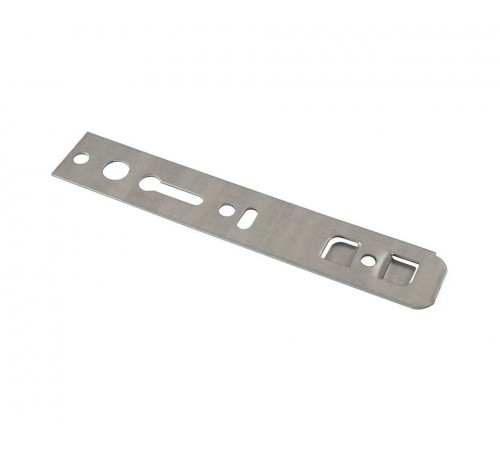

Усиленная анкерная пластина для окон размером 150 мм

Анкерная пластина выполнена из оцинкованной стали, применяется для установки пластиковых окон и дверей. На пластине имеются отверстия под оконные анкеры, саморезы и “усики” для крепления пластины к оконному профилю.

Ширина: 23 мм;
Длина: 150 мм;
Толщина: 1,2 мм;
Страна производитель: Россия.
Анкерная пластина для монтажа оконных светопрозрачных конструкций из ПВХ-профиля KBE и других совместимых с размером паза 30 мм.

Увеличить

Гибкие анкерные пластины применяют для крепления оконных блоков к многослойным стенам с эффективным утеплителем. Крепление на гибкие анкерные пластины возможно при установке оконных блоков в других конструкциях стен. Анкерные пластины изготавливают из оцинкованной листовой стали толщиной не менее 1-1,5 мм. Неповоротные: Изготовлены методом штамповки из оцинкованной стали. Толщина 1-1,5 мм.   Крепление окна из ПВХ с использованием анкерных пластин Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконному блоку до его установки в проем с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою стены дюбель-гвоздем (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм.

Достоинства
Анкерные пластины незаменима в тех местах, где невозможна установка дюбеля — современные многослойные стены с многочисленными пустотами. В этом случае рамы монтируют в плоскость утеплителя, а т.к. анкерные пластины выпускаются различной длины, то их можно закрепить далеко за плоскость рамы вовнутрь или наружу. Анкерные пластины позволяют компенсировать напряжения, связанные с температурными и влажностными изменениями воздуха, ветровой нагрузки, а также возникающими во время эксплуатации самой рамы. Анкерные пластины не препятствуют установке наличников, позволяющих закрыть монтажный шов без побочных работ.

Особенности конструкции
Анкерная пластина изготовляется методом штамповки из листовой оцинкованной стали толщиной 1,0 – 1,5 мм. Она имеет несколько круглых отверстий и одно продолговатое для крепления к стене, что позволяет выбрать оптимальное место для крепления пластины. Конструкцией пластины предусмотрены направляющие насечки, по которым делается предмонтажный изгиб ее на нужную толщину монтажного шва. Угол изгиба выбирается по месту и зависит от толщины монтажного зазора. На анкерных пластинах имеются лапки, одна из которых защелкивается на спинке рамы и прижимается до тех пор, пока точно не зафиксируется вторая лапка. Затем пластина фиксируется шурупами. К внутреннему слою многослойной стены пластина крепится пластмассовыми дюбелями со стопорными шурупами.

Анкерная пластина выполнена из оцинкованной стали толщиной 1,2 мм. Изготовлена методом холодного штампования. Имеет длину 150 мм, что позволяет монтировать оконные светопрозрачные конструкции в домах из железобетона. Диаметр отверстий для анкерного крепления 6 и 10 мм. Для удобства монтажа, на конце пластины выполнено отверстие типа «замочная скважина». Расстояние между усов 30 мм.

Совместимые профильные системы: KBE AD-58, LG Chem, Proplex, Exprof, Krauss, Trocal, Deceuninck Forvard, Becker, Veka AD-58 Evroline, Veka softline, Thyssen forvard, Salamander, Funke, Thyssen, СОК, Geolan, Ivaper, Funke 3000, Wintech 58, СПК, Salamander, Kommerling, Novotex.
